Torud

System KAN-therm Groove´i ühendused võimaldavad traditsiooniliste süsinikterasest, mustade või galvaniseeritud torude ühendamist (diameetrid DN25-DN300)

EN	Euroopa standard (meetermõõdustik)
ISO	ISO standard (meetermõõdustik)
BS	BS standard (meetermõõdustik)
DIN	DIN standard (meetermõõdustik)
IPS	IPS standard (meetermõõdustik)

Ettevalmistatud torul peab kindlasti olema kasutuse jaoks sobiv välisdiameeter (OD) ja seinapaksus. Kuna KAN-therm Groove´i ühendused tuvastatakse tavaliselt vastavalt nimimõõdule, peab alati kontrollima toru ja sellega ühendatud ühenduste tegelikku välisdiameetrit (OD), sest mõnedel turgudel on tavapärane siduda erinevad torudiameetrid sama nimimõõduga.

Torumõõtude ekvivalendid

Mõõt tollides		Mõõt millimeetrites
Nominaalne	Tegelik	Nominaalne	Tegelik
1/2	0.840	DN15	21.3
3/4	1.050	DN20	26.7
1	1.315	DN25	33.7
1 1/4	1.660	DN32	42.4
1 1/2	1.900	DN40	48.3
2	2.375	DN50	60.3
2 1/2	2.875	-	73.0
3 OD	3.000	DN65	76.1
3	3.500	DN80	88.9
3 1/2	4.000	-	101.6
4 1/4 OD	4.250	-	108.0
4	4.500	DN100	114.3
5	5.563	-	141.3
5 1/4 OD	5.250	-	133.0
5 1/2 OD	5.500	DN125	139.7
6 1/4 OD	6.250	-	159.0
6	6.625	DN150	168.3
8	8.625	DN200	219.1
10	10.750	DN250	273.0
12	12.750	DN300	323.9

System KAN-therm Groove kokkupanek

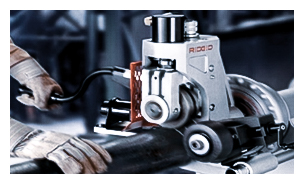

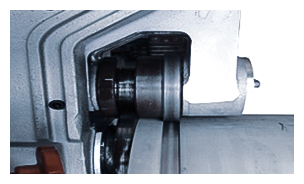

Enne kokkupanekut peavad torud läbima „valtsimise” protsessi. Torude valtsimise KAN-therm Groove´i ühendustega ühendamiseks saab teha kaht meetodit kasutades - rullides või mehaaniliselt töödeldes. Valtsimine rullimise teel on mõeldud torudele, mille seinapaksus on kuni 9,5 mm.

Taka metoda przygotowania rowków jest możliwa przy wykorzystaniu niewielkich i mobilnych urządzeń.
See valtsi ettevalmistuse meetod on võimalik väikese ja mobiilse seadme kasutamisega ja seetõttu on see populaarsem. Torude ettevalmistamine on võimalik tegelikul ehitusplatsil. Torud valtsimine mehaanilise töötluse teel nõuab aga veidi suuremate seadmete kasutamist ja seetõttu teostatakse see enamasti tehases või ehitusplatsil, spetsiaalselt ettevalmistatud töökojas.
