KAN-therm kollektor

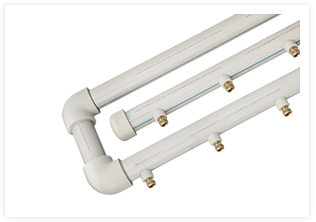

KAN-therm peale- ja tagasivoolu kollektor.

Kollektorid paigaldatakse tavaliselt köetava pinna pikemat külge pidi ja need tehakse polüetüleentorudest läbimõõduga 160-180 mm. Võimalik on ka kollektori paigutamine pinna lühemale küljele.

Kollektori lõigud ühendatakse omavahel põkk-keevituse abil, võimalik on ka ühendamine elektrikeevisliitmike abil.

Kollektorist küttetorudeni väljuvad harud realiseeritakse kollektoriga keevitatud polüetüleentorust sektoritena, mis paigutatakse kindlatele kaugustele, vastavalt küttetorude projekteeritud kaugusele.



Kollektorid valmistatakse vastavalt individuaalsetele tehnilistele dokumentidele ehitusplatsil või tarnitakse tehases eeltoodetud valmissegmentidena. Soojuskandja ühtlase jaotuse kindlustamiseks küttesõlmedes kasutatakse üksikute küttesõlmede toitmiseks Tichelmann-süsteemi, kasutades selleks vastavalt projekteeritud ja paigaldatud kollektoreid.

Küttesõlmed ühendatakse kollektori harudega liitmikega, millel on KAN-therm Push Süsteemi pingutusrõngas. Kollektorid võib isoleerida või paigaldada vahetult sprordiväljaku alale (4) (nad moodustavad ka ise kütteelemendi).

Väiksemate välispinna küttesüsteemide korral on võimalik KAN-therm süsteemi pinnakütte standardkollektorite kasutamine.
