Liitmikud

Kõik liitmikud on toodetud roostevabast terasest Nr 1.4404, AISI 316L.

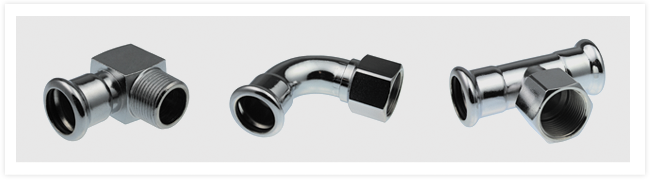

Liitmikutel on kas pressitud otsikutega O-rõngas tihendiga või pressitud ja keermestatud otsikutega – välis- või sisekeermega, kooskõlas normiga PN-EN10226-1:

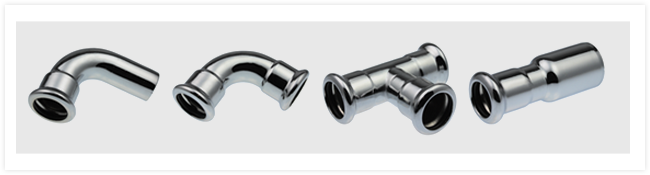

  • põlved ja kolmikud, liitmikud

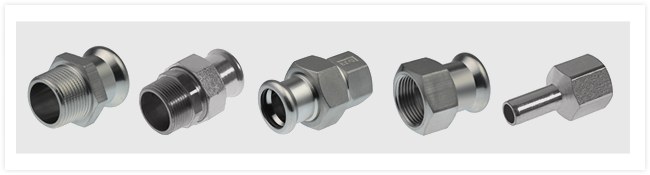

  • keermestatud välis- ja sisekeermega liitmikud ja koonusliitmikud,

  • ühendused seadmetele ja armatuurile,

Liitmikud on toodetud kroom-nikkel-molübdeen terasest Nr 1.4404, AISI 316L.

Tihendid (O-rõngad)

ultraPRESS liitmikud Süsteemides KAN-therm Inox ja Steel on standardis varustatud etüleen-propüleen-dieenkautšukist (EPDM) O-rõngastega, mis vastavad normi PN-EN 681-1 nõuetele. Spetsiifiliste rakendusalade puhul tarnitakse eraldi O-rõngas tihendid Viton.

Nende tihendite tööparameetrid ja kasutusalad on toodud tabelis:

Materjal Värv Tööparameetrid Kasutusalad



EPDM etüleen-propüleen-dieenkautšuk

 must

maks. töörõhk: 16 bar

töötemperatuur: -35°C kuni 135°C

lühiajaliselt: 150°C
torusüsteemid:
- keskküte
- külm ja soe tarbevesi
- veevõtusüsteemid
- glükoolilahustega süsteemid
- suruõhusüsteem (õlita)




FPM/Viton fluorkummi

 roheline
maks. töörõhk: 16 bar
töötemperatuur: -30°C kuni 200°C
lühiajaliselt: 230°C

torusüsteemid:
- solaarsüsteemid
- suruõhusüsteemid
- kütteõli
- kütus
- taimerasvadega




FPM/Viton fluorkummi

  hall
maks. töörõhk: 9 bar
töötemperatuur: -20°C kuni 175°C
lühiajaliselt: 190°C


süsteemid:
- veeaur
- läbimõõdud: 15-54 mm









Kõigil Süsteemi KAN-therm Inox liitmikel, läbimõõtudega vahemikus 12-108 mm, on LBP funktsioon (pressimata ühenduste signaliseerimine - „pressimata lekib” LBP-Leak Before ultraPRESS).

Läbimõõtude vahemikus 12-54 mm on see funktsioon realiseeritud O-rõngaste abil. Tänu erilistele soontele tagab O-rõngas LBP optimaalse ühenduste kontrolli surveproovi ajal. ultraPRESSimata ühendus ei ole hermeetiline ning on seetõttu kergesti leitav.



Läbimõõtude 76,1-108 mm korral realiseeritakse LBP funktsioon liitmiku vastava konstruktsiooni abil (otsiku ovaliseerimine).







Süsteemi Steel O-rõngaste püsivust testiti instituudi DVGW poolt. Läbiviidud testide põhjal selgus, et O-rõngaste eluiga ei ole lühem kui 50 aastat.



Lae alla kataloog KAN-therm Inox liitmike tootevalikuga.
