Liitmistehnika

Süsteem KAN-therm Steel Sprinkler põhineb pressühenduste „ultraPRESS” tegemise tehnikal, kasutades "HP” tüüpi profiili. See võimaldab:

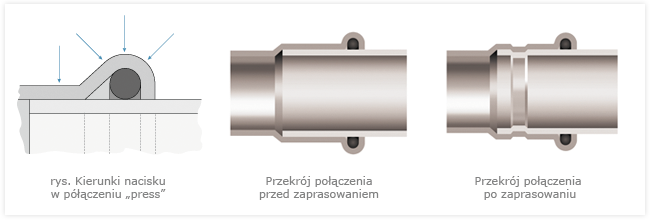

kolmetasapinnalise surve O-rõngale, kindlustades selle vajaliku deformatsiooni ja toru pinnale liibumise, ruumi, milles paikneb O-rõngas, täieliku sulgemise, tänu liitmiku ääre kinnitamisele toru pealispinnale.
See aitab välistada mustuse sattumist liitmiku sisse ja kujutab endast ühtlasi tihenduse loomulikku mehaanilist kaitset ja ühenduse mehaanilist tugevdamist ning tihenduse seisundi kontrollimise võimalust tänu sellele, et O-rõnga pesa paikneb liitmiku ääre juures.

1. Torud tuleb lõigata telje suunas risti ketaslõikuriga. Lubatud on ka teiste töövahendite – nagu käsisaed ja süsinikterase lõikamiseks ette nähtud elektrisaed – kasutamine, tingimusel, et lõige tehakse ristisuunaliselt ega kahjustata lõigatavaid ääri. Ei ole lubatud osaliselt lahtilõigatud toru äärte murdmine. Lõikamiseks ei tohiks kasutada põleteid ega lõikekettaid. Lõike pikkuse mõõtmisel tuleb arvestada toru liitmikku sisse lükatava osa pikkusega.

2. Kasutades käsi- või elektrilist faasilõikurit (suuremate läbimõõtude korral kasutatakse poolümarat viili terase jaoks), tuleb faasida toru lõigatud otsa väljast- ja seestpoolt ja eemaldada kõik metallipuru, mis võiks kahjustada O-rõngast paigaldamise ajal. Toru pinnal ja sees olev viilipuru, mis võiks suurendada punktkorrosiooni tekke ohtu, tuleb eemaldada.

3. Toruliideste piisava vastupidavuse saamiseks on vaja järgida toru vastavat sisestamise sügavust presstootesse. Nõutud sisestamise sügavus tuleb märkida torule (või nippelotsikuga pressliitmikul ) markeriga. Pärast pressimise sooritamist peaks märgistus olema nähtav kohe liitmiku ääre juures.

4. Enne paigaldamist tuleb kontrollida O-rõnga paiknemist ja selle seisundit presstootes. Tuleb ka veenduda, et ei oleks viilipuru ja muid jääke torul või liitmikul, mis võiks toru sisestamisel O-rõngast kahjustada. Tuleb ka veenduda, et kaugus kõrvuti asetsevate presstoodete vahel poleks lubatust väiksem.

5. Enne pressimist tuleb toru lükata liitmikusse piki telge kuni märgitud sügavuseni (lubatud on kerge keeramine). Õlide, määrete ja rasvade kasutamine toru lükkamise kergendamiseks on keelatud (lubatud on kasutada vett või seebilahust – soovitatakse kasutada suruõhuga surveproovi korral). Juhul, kui paigaldate üheaegselt mitu ühendust (torude lükkamisega liitmikutesse), tuleb enne iga järgmise liitmiku pressimist kontrollida toru sisestamise sügavust, jälgides markeriga tehtud märgistusi torul.

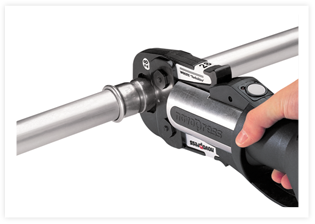

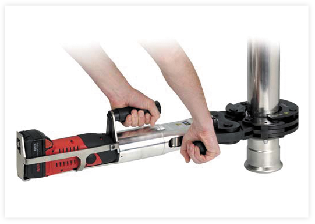

6. Enne pressimisprotsessi tuleks veenduda tööriistade korrasolekus (töökõlblikkuses). Soovitatav on kasutada Süsteemi KAN-therm Steel Sprinkler presse ja presspeasid. Alati on vajalik eelnevalt valida sobiv lõugade suurus vastavalt teostatava toruliite diameetrile. Lõuad tuleks panna liitmikule nii, et nende pressimisprofiil haaraks täpselt O-rõnga paigutust presstootel (presstoote kumerat osa). Pärast pressi käivitamist teostub pressimisprotsess automaatselt ja seda ei saa peatada. Kui mingil põhjusel pressimisprotsess katkeb, tuleb ühendus lahti monteerida (välja lõigata) ja teostada uus, korrektne ühendus.
